传感器：	管段式/法兰式	口径：	15-2000
类型：	差压式流量计	机构原理：	叶轮式流量计
测量介质：	气体、液体、蒸汽、特殊液体	产量：	9000

一、概述

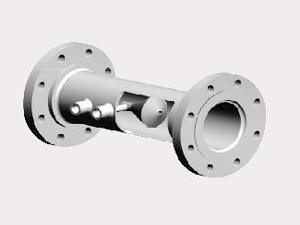

1. 我公司生产的V型锥流量计是一种高精度、高稳定性、量程比宽、可测介质广的新型流量计。
2. 可测量介质包括液体、气体、蒸汽等,几乎涵盖了所有流动性介质。
3. 流体的最高工况温度可达800℃,最高压力可达10.5Mpa。
4. 若选用特种材质的表体,介质的工况温度、压力还可以更高。
5. V型锥形流量计可测量最高雷诺数为500万,最低雷诺数为8000甚至更低。
6. 产生满刻度差压信号从最低小于0.1千帕到最高几十千帕。
三、V锥流量计较普通节流装置的优越性和局限性
1.优越性
（1）对流体的均速作用，信号稳定：“信号波动”是孔板的1/10，因此安装所需要的直管段短，解决了长期困扰用户的差压仪表直管段太长的难题（前0～3D直管段，后0～1D直管段）。

（2）精确度高±0.5%，重复性好±0.1%，量程比宽10∶1

（3）耐磨损，具有长期的稳定性和精度，不需要重复标定

（4）具有自清洁功能，脏污流体不会堵塞。对于特脏流体采用本公司独立知识产
权的防堵专利技术，彻底解决了在高炉、焦油煤气测量中节流件、导压管堵
塞、粘附的难题。
（5）传感器是金属体不含电子器件，因此耐高温、耐振动。
（6）适用的流体非常广泛，低、高流速的流体均可准确测量，规格齐全适用口径
DN15～DN3000。
（7）压力损失小：同样的β值，压损是孔板的1/3～1/5 。
（8）安装方式灵活：可选管道法兰式，直接焊接式，方管式 。
2.局限性
（1）由于结构、加工方面的原因，每台V锥流量传感器的流出系数需实流标定；
（2）无法双向测量；
（3）欲获得较高的测量精度，必须要有优质的差压变送器配套。

四、特点
1、具有良好的准确度（≤0.5％）和重复性（≤0.1％）。
2、具有较宽的量程比（10 ：1～15﹕1）
3、自整流功能，只需要极短的直管段（前1～3D后0～1D）。
4、自清洁功能，可测脏污和易结垢流体，适合高炉煤气等杂质较多的介质。
5、自保护功能，节流件关键部位不磨损，能保持长期稳定地工作。
6、耐高温、高压、耐腐蚀、不怕震动。
7、可测流体的种类非常广泛（液、气、蒸汽），流量测量范围宽（微小流量～大流量），适应的管道DN15～DN3000。
8、流量计结构设计是流体扫过型结构，不可能截留流体中任何夹带的气、液或固相污物,非常适用于脏污流体的流量测量，如焦炉煤气，湿气体等
9、无可动部件
10、当流体流经具有特殊廓形的内锥体时,会在其周边形成边界层并疏导流体离开锥体尾部的边缘,从而减少它被磨损的可能性。
11、在换热站测量蒸汽，热水，无需直管段。由于换热站空间比较小，选择一般流量计要求直管段较长，影响运行精度，用在测量高炉煤气，有自清洁作用，引压管不易堵塞。
五、V锥传感器和差压变送器组成
1．V锥传感器
? ?只提供差压信号的检测部分(V锥体及测量管道)，不提供差压变送器、三阀组和流量显示部分，输出信号为差压，由用户自己进行配套。
2．V锥流量计
由V锥传感器和差压变送器组成。有分体型安装和一体型安装两种结构。
? ?分体型安装由独立的V锥传感器和差压变送器组成，V锥传感器和差压变送器之间的引压管连接由用户自己完成，而差压变送器可以配套供应。 ?
一体型安装是产品出厂时己将差压变送器、三阀组与V锥传感器连接成一体，用户购买一体型V锥流量计后，使用时不需再连接引压管。若需配接相应的流量积算器、压力变送器和温度变送器可以配套供应。
六 、 技术参数
六、可以成功测量的流体：
1．蒸汽：饱和蒸汽、过热蒸汽
2．气体
煤气：焦炉煤气、高炉煤气、城市煤气
天然气：包括含湿量5％以上的天然气
各种碳氢化合物气体：烷烃类，烯烃类等气体
各种气体制造：氢、氦、氩、氧、氮气等
腐蚀性气体：湿的氯化物气体等
空气：包括含水，含尘埃的空气、压缩空气等
烟道气：各种锅炉、加热炉排放的烟道气
3．液体
油类：原油、燃料油、含水乳化油、柴油、液压油等
水：原水、饮用水、生产水、污水等
各种水溶液：酸、碱、盐水溶液等
有机物化学品：甲醇、乙二醇、二甲苯等
4．特殊流体
油＋HC气＋沙
加气的水：H2O+N2+空气；H2O+CO2等
公称口径： Φ15-Φ2000
测量介质：液体、气体、蒸汽
测量介质温度范围：－200℃~+800℃
压力等级：1.0MPa~10.5MPa
精度等级：0.5级、1.0级、1.5级、2.5级
表体材质：锥体材质为不锈钢，管道、法兰为碳钢。（其它材质协议供货）
β值范围：0.45……0.85

公称口径	Φ15-Φ2000	测量介质	液体,气体,蒸汽
测量介质温度范围	-200℃~+800℃	压力等级	1.0MPa~10.5MPa
精度等级	0.5级,1.0级,1.5级,2.5级	表体材质	锥体材质为不锈钢,管道,法兰为碳钢.(其它材质协议供货)

?
